Systemy oddymiania grawitacyjnego: zasada działania i typowe układy

Systemy oddymiania grawitacyjnego to jedne z najdłużej stosowanych i zarazem najbardziej niezawodnych rozwiązań w obszarze wentylacji pożarowej. W przeciwieństwie do systemów mechanicznych nie wymagają wentylatorów, skomplikowanego okablowania ani stałego zasilania elektrycznego do odprowadzenia dymu – korzystają wyłącznie z naturalnego zjawiska unoszenia się gorących gazów ku górze. Prostota fizyczna nie oznacza jednak, że ich projektowanie i dobór elementów są sprawami błahymi: skuteczność systemu grawitacyjnego zależy od precyzyjnego obliczenia powierzchni czynnej klap, rozmieszczenia otworów napowietrzających i geometrii chronionej przestrzeni. Niniejszy artykuł wyjaśnia zasadę działania oddymiania grawitacyjnego, opisuje typowe układy stosowane w budynkach, omawia wymagania normowe i wskazuje, kiedy to rozwiązanie jest właściwe – a kiedy niewystarczające.

Zasada działania oddymiania grawitacyjnego – fizyka zjawiska

Oddymianie grawitacyjne opiera się na jednym z podstawowych praw fizyki: gorące powietrze i gazy są lżejsze od chłodnego powietrza i unoszą się ku górze. W warunkach pożaru dym i gorące gazy spalania – znacznie cieplejsze od otaczającego powietrza – tworzą warstwę zadymioną, która zbiera się pod stropem lub dachem chronionej przestrzeni i naturalnie paruje ku otworom odprowadzającym umieszczonym w najwyższych partiach budynku.

Warunkiem skutecznego działania systemu grawitacyjnego jest utrzymanie wyraźnej granicy między warstwą dymową a warstwą czystego powietrza poniżej. Warstwa dymu gromadzi się pod stropem i stopniowo opada ku dołowi – celem systemu jest odprowadzenie takiej ilości dymu przez otwory wyciągowe, aby granica między warstwami pozostawała przez wymagany czas ewakuacji powyżej głów ewakuujących się osób (zazwyczaj przyjmuje się minimum 2,5 m od podłogi jako poziom wolny od dymu).

Siłą napędową przepływu w systemie grawitacyjnym jest różnica ciśnień wynikająca z różnicy gęstości gorącego dymu i zimnego powietrza zewnętrznego. Im wyższa temperatura dymu i im większa wysokość warstwy dymowej pod stropem, tym silniejszy efekt kominowy i skuteczniejsze odprowadzenie dymu. Siła napędowa rośnie też wraz ze wzrostem wysokości budynku – stąd systemy grawitacyjne są szczególnie efektywne w wysokich halach przemysłowych.

Aby system grawitacyjny mógł odprowadzić dym przez otwory wyciągowe, konieczne jest jednoczesne doprowadzenie powietrza kompensacyjnego przez otwory napowietrzające w dolnych partiach ścian lub przez otwarte bramy i drzwi. Bez uzupełnienia ubywającego powietrza wytworzy się podciśnienie hamujące przepływ dymu przez klapy wyciągowe – system stanie się nieefektywny mimo otwarcia wszystkich klap.

Podstawy prawne i normy regulujące systemy oddymiania grawitacyjnego

Projektowanie i stosowanie systemów oddymiania grawitacyjnego regulowane jest przez krajowe przepisy budowlane i przeciwpożarowe oraz europejskie normy techniczne:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – wskazuje kategorie obiektów i rodzaje przestrzeni wymagających oddymiania oraz dopuszcza grawitacyjne rozwiązanie w przypadkach określonych w treści przepisów,
• Rozporządzenie MSWiA z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków – klasyfikuje instalacje oddymiania jako urządzenia przeciwpożarowe objęte obowiązkiem utrzymania w sprawności,
• PN-EN 12101-2 – kluczowa norma dla grawitacyjnych urządzeń oddymiających; definiuje wymagania techniczne dla klap dymowych, w tym: aerodynamiczną powierzchnię czynną (Cv), klasę niezawodności, odporność na obciążenie śniegiem i wiatrem, klasę temperatury i klasę otwierania w warunkach pożaru,
• PN-EN 12101-1 – wymagania dla kurtyn dymowych stosowanych jako elementy ograniczające poziomą migrację dymu pod stropem,
• PN-EN 12101-9 – wymagania dla central sterowania instalacją oddymiania,
• Wytyczne CNBOP-PIB – dokumenty techniczne Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej uzupełniające normy o praktyczne wytyczne projektowania.

Klapy dymowe stosowane w instalacjach stałych muszą posiadać oznakowanie CE wydane na podstawie normy PN-EN 12101-2 oraz Deklarację Właściwości Użytkowych potwierdzającą parametry techniczne, w tym aerodynamiczną powierzchnię czynną (Av lub Cv) niezbędną do obliczeń projektowych.

Klapy dymowe – budowa, typy i parametry techniczne

Klapa dymowa jest podstawowym elementem wykonawczym systemu oddymiania grawitacyjnego – urządzeniem montowanym w dachu lub górnej partii ściany, które w normalnych warunkach pozostaje zamknięte i otwiera się automatycznie po otrzymaniu sygnału z centrali oddymiania lub w wyniku zadziałania termicznego wyzwalacza topikowego.

Pod względem konstrukcji klapy dymowe dzielą się na kilka typów:

Klapy dymowe jednoskrzydłowe i dwuskrzydłowe – najpowszechniejszy typ stosowany w połaciach dachowych hal przemysłowych i magazynów. Skrzydła otwierają się na zawiasach pod działaniem siły sprężyny lub siłownika elektrycznego lub pneumatycznego. Klapy dwuskrzydłowe zapewniają przy tej samej powierzchni geometrycznej mniejszą wysokość otwarcia, co jest korzystne przy niskim poszyciu dachu.

Klapy kopułkowe (świetliki dymowe) – kopuła lub panel z poliwęglanu lub szkła akrylowego osadzona w obramowaniu montowanym na dachu; przy otwarciu obraca się lub unosi na zawiasach. Łączy funkcję oddymiania z doświetleniem przestrzeni poniżej. Szczególnie popularne w halach produkcyjnych i logistycznych.

Klapy liniowe (pasma świetlne dymowe) – długie segmentowe klapy montowane w ciągłych pasmach na dachu; umożliwiają bardzo dużą powierzchnię czynną wyciągu przy zachowaniu jednolitej estetyki pokrycia dachowego. Stosowane w nowoczesnych obiektach handlowych i produkcyjnych.

Kluczowe parametry techniczne klap dymowych według PN-EN 12101-2:

• Aerodynamiczna powierzchnia czynna (Av) – rzeczywista efektywna powierzchnia przepływu powietrza przez otwartą klapę, wyrażona w m²; różni się od powierzchni geometrycznej otworu ze względu na opory przepływu przy kracie i obramowaniu; to właśnie Av stosuje się w obliczeniach wymaganej sumarycznej powierzchni wyciągowej,
• Klasa niezawodności (RE) – RE 1000 oznacza, że klapa wytrzymuje 1000 cykli otwarcia i zamknięcia bez utraty właściwości; RE 10000 – 10 000 cykli,
• Klasa temperatury otoczenia (T) – T(–15) oznacza zdolność do otwierania w temperaturze –15°C; ważne przy obiektach w klimacie chłodnym,
• Klasa obciążenia śniegiem (SL) – SL 250 oznacza zdolność do otwarcia przy obciążeniu śniegiem do 250 N/m²,
• Klasa wiatru (WL) – WL 1500 oznacza odporność na parcie wiatru do 1500 Pa w stanie zamkniętym.

Wszystkie te parametry muszą być znane projektantowi na etapie doboru klap i obliczeń wymaganej sumarycznej powierzchni wyciągowej dla danej strefy dymowej.

Napowietrzanie kompensacyjne – warunek skuteczności systemu grawitacyjnego

Skuteczność grawitacyjnego odprowadzenia dymu jest bezpośrednio uzależniona od prawidłowego napowietrzania kompensacyjnego – dostarczenia świeżego powietrza w miejsce dymu usuwanego przez klapy wyciągowe. Jest to jeden z elementów, który w praktyce projektowej bywa niedoszacowany lub pomijany, prowadząc do nieprawidłowego działania systemu mimo stosowania klap certyfikowanych i obliczonych z wymaganą powierzchnią czynną.

Podstawowa zasada projektowania napowietrzania mówi, że sumaryczna powierzchnia otworów napowietrzających musi być co najmniej równa sumarycznej aerodynamicznej powierzchni czynnej klap wyciągowych – a w praktyce powinna ją przekraczać, by nie ograniczać przepływu po stronie dolotowej. Niedobór napowietrzania powoduje, że podciśnienie powstające w hali przy otwarciu klap dymowych zmniejsza efektywny przepływ przez wyciąg.

Otwory napowietrzające mogą być realizowane jako:

• stałe otwory ścienne – kratki lub przetłoczenia w dolnych partiach ścian zewnętrznych lub bram, zawsze drożne; najprostsze i najtańsze rozwiązanie, jednak narażone na infiltrację zimnego powietrza w warunkach normalnej eksploatacji,
• klapy napowietrzające sterowane – otwierają się automatycznie po sygnale z centrali oddymiania synchronicznie z klapami wyciągowymi; w normalnych warunkach pozostają zamknięte, eliminując niekontrolowaną infiltrację,
• bramy i drzwi uchylane automatycznie – w halach z dużymi bramami technologicznymi ich automatyczne otwarcie może zapewnić wystarczającą powierzchnię napowietrzającą; wymaga to jednak uwzględnienia w projekcie i integracji z centralą oddymiania.

Otwory napowietrzające muszą być rozmieszczone w dolnej strefie ścian – poniżej poziomu warstwy dymowej – tak by dostarczane powietrze nie mieszało się z dymem i nie obniżało jego temperatury, co osłabiałoby efekt kominowy. Powietrze napowietrzające powinno kierować się ku ognisko pożaru, popychając dym w górę ku klapom wyciągowym.

Układ halowy – oddymianie jednopoziomowych hal produkcyjnych i magazynów

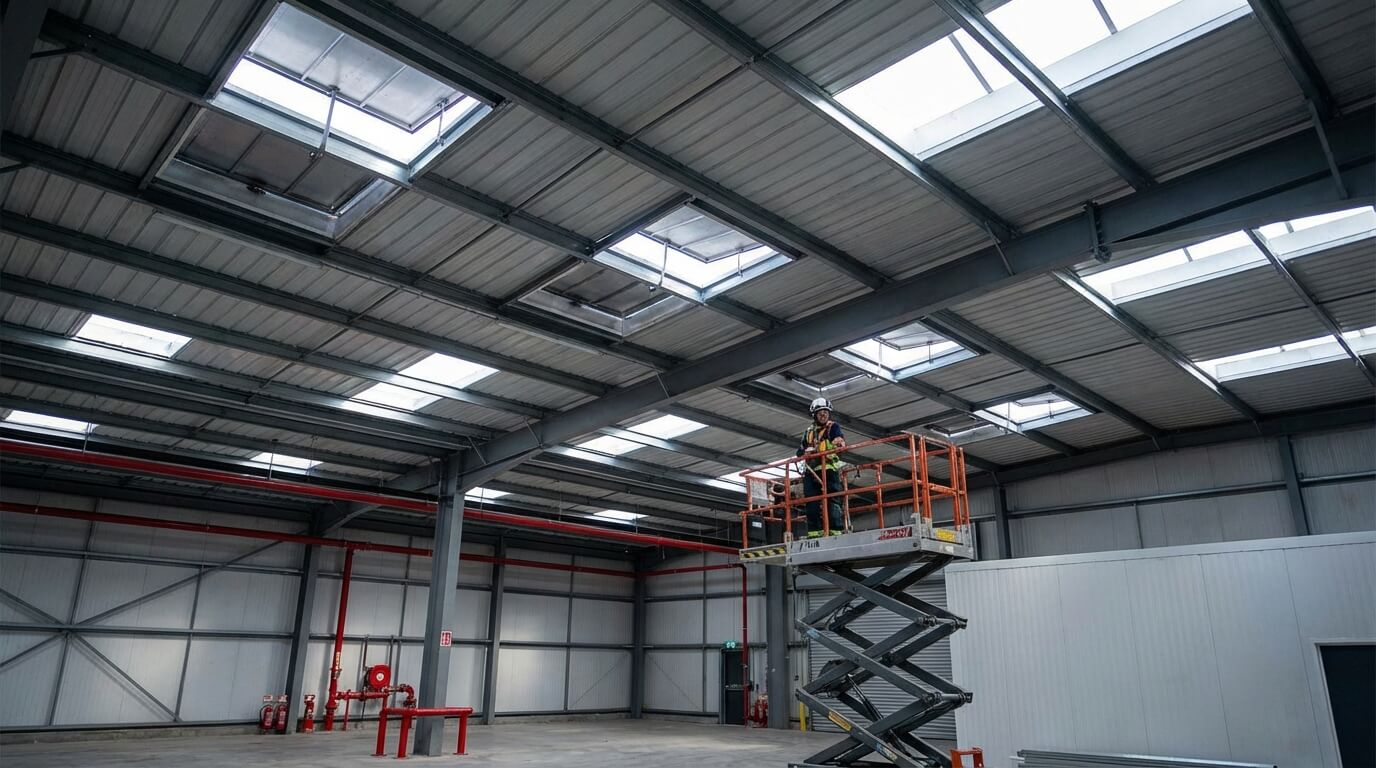

Jednopoziomowe hale przemysłowe i magazynowe to najbardziej typowe zastosowanie grawitacyjnego oddymiania. Duże powierzchnie, wysokie dachy i regularna geometria przestrzeni tworzą idealne warunki dla naturalnego efektu kominowego. To właśnie w tym układzie system grawitacyjny osiąga najwyższą skuteczność i jest najczęściej jedynym wymaganym rozwiązaniem.

Typowy układ halowy składa się z następujących elementów:

• kurtyny dymowe podwieszane do konstrukcji dachu lub stropodachu, dzielące halę na strefy dymowe – obszary, w których dym może się gromadzić pod stropem przed odprowadzeniem przez klapy; kurtyna nie dochodzi do podłogi, lecz opuszcza się do wysokości tzw. poziomu rezerwy dymowej,
• klapy dymowe wyciągowe rozmieszczone równomiernie w połaci dachu każdej strefy dymowej; ich sumaryczna aerodynamiczna powierzchnia czynna dobierana jest w obliczeniach do wymaganego wydatku wyciągowego dla danej strefy,
• otwory napowietrzające w dolnych partiach ścian zewnętrznych lub bram, rozmieszczone po obwodzie hali,
• centrala oddymiania sterująca otwarciem klap wyciągowych i napowietrzających po odebraniu sygnału alarmowego z czujek ciepła lub czujek dymu rozmieszczonych w hali.

Kurtyny dymowe pełnią w tym układzie kluczową rolę: ograniczają poziomą migrację dymu pod stropem i wymuszają jego koncentrację w strefie dymowej nad miejscem pożaru, skąd jest odprowadzany przez klapy. Bez kurtyn dym rozchodziłby się swobodnie po całej powierzchni dachu, utrudniając efektywne odprowadzenie przez klapy umieszczone z dala od źródła pożaru.

Podział hali na strefy dymowe kurtynami musi być zgodny z wymaganiami projektu – typowa strefa dymowa w hali magazynowej nie powinna przekraczać 2000 m² powierzchni rzutu (przy standardowych obliczeniach), choć dokładne wartości wynikają z obliczeń projektowych uwzględniających wysokość hali, obciążenie ogniowe i wymaganą wysokość warstwy wolnej od dymu.

Układ klatkowy – oddymianie klatek schodowych budynków wielokondygnacyjnych

Klatki schodowe budynków wielokondygnacyjnych niskich i średniowysokich są jednym z najbardziej powszechnych zastosowań grawitacyjnego oddymiania w budownictwie mieszkalnym, biurowym i użyteczności publicznej. Przepisy wymagają wyposażenia klatek schodowych w instalację oddymiania lub nadciśnieniową – w budynkach do 25 m wysokości oddymianie grawitacyjne jest najczęściej wystarczającym i najprostszym rozwiązaniem.

Typowy układ klatkowy wykorzystuje efekt kominowy samej klatki schodowej jako kanału dymowego. Dym wnikający na klatę schodową z kondygnacji objętej pożarem przez nieszczelności drzwi unosi się ku górze i powinien być odprowadzony przez otwór w najwyższym punkcie klatki – zazwyczaj przez:

• klapę dymową w stropodachu nad klatką – sterowaną elektrycznie, otwieraną sygnałem z czujki lub ręcznego przycisku oddymiania (RPO) umieszczonego na każdej kondygnacji,
• okno oddymiające na ostatnim piętrze – napędzane siłownikiem elektrycznym, spełniające wymagania dotyczące minimalnej powierzchni czynnej otwarcia,
• świetlik dymowy w szczycie klatki – klapa kopułkowa lub wielosekcyjna o wymaganej aerodynamicznej powierzchni czynnej.

Napowietrzanie klatki schodowej w układzie grawitacyjnym realizowane jest przez:

• otwór lub klapę napowietrzającą przy podstawie klatki (parter lub poziom –1),
• automatyczne otwarcie drzwi wejściowych do budynku sterowane centralą oddymiania,
• otwory stałe w ścianach klatki na poziomie parteru lub piwnicy.

Minimalna aerodynamiczna powierzchnia czynna klap wyciągowych dla klatki schodowej wynosi według przepisów i norm zazwyczaj co najmniej 5% rzutu poziomego klatki – jednak dokładna wartość wynika z obliczeń uwzględniających wysokość klatki, szerokość biegów i wymaganą skuteczność odprowadzenia dymu. Projekt instalacji oddymiania klatki schodowej powinien być opracowany przez uprawnionego projektanta.

Układ atrialny – oddymianie atriów, pasaży i przestrzeni wielokondygnacyjnych

Atria, wielokondygnacyjne pasaże handlowe i otwarte hole komunikacyjne stanowią szczególne wyzwanie dla systemów oddymiania grawitacyjnego. Przestrzenie te charakteryzują się dużą kubaturą, otwartym połączeniem między kondygnacjami i zazwyczaj przeszkloną lub otwartą górną partią umożliwiającą instalację klap dymowych w szczycie atrium.

W układzie atrialnym dym z pożaru na którejkolwiek kondygnacji przylegającej do atrium może wnikać do przestrzeni atrialnej i unosić się ku górze, grożąc zadymieniem wszystkich kondygnacji nadziemnych. Instalacja oddymiania musi zapewnić odprowadzenie dymu przez klapy w stropie lub szczycie atrium, zanim warstwa dymowa opadnie do poziomu zagrożenia dla osób przebywających na kondygnacjach wyższych.

Kluczowe elementy układu atrialnego:

• klapy dymowe lub otwierane przeszkleń dachowe w najwyższym punkcie atrium – często zintegrowane z konstrukcją przeszkloną dachu lub świetlika,
• kurtyny dymowe oddzielające atrium od kondygnacji – kurtyny pionowe na granicy otwartych balkonów i galerii zapobiegają przenikaniu dymu z atrium na powierzchnie kondygnacyjne i odwrotnie,
• napowietrzanie przez otwory w dolnej strefie – przez drzwi zewnętrzne, otwory w ścianach parteru lub sterowane klapy napowietrzające,
• rezerwuar dymowy – wolna przestrzeń pod stropem atrium, w której gromadzi się dym przed odprowadzeniem przez klapy; jego minimalna wysokość i pojemność określane są obliczeniami projektowymi.

Układy atrialne często wymagają symulacji komputerowej CFD potwierdzającej skuteczność przyjętych rozwiązań – geometria tych przestrzeni jest zazwyczaj zbyt złożona, by obliczenia analityczne w pełni oddały rzeczywiste zachowanie dymu podczas pożaru.

Obliczenia i projekt systemu grawitacyjnego – kluczowe parametry

Prawidłowy projekt systemu oddymiania grawitacyjnego opiera się na obliczeniach hydraulicznych uwzględniających wszystkie elementy wpływające na skuteczność odprowadzenia dymu. Poniżej zestawiono kluczowe parametry wejściowe i wynikowe obliczeń:

Parametry wejściowe do obliczeń:

• obciążenie ogniowe strefy i szacowany strumień ciepła konwekcyjnego wytwarzanego przez pożar projektowy,
• wysokość przestrzeni chronionej i wysokość założonej warstwy wolnej od dymu (zazwyczaj min. 2,5 m),
• powierzchnia rzutu strefy dymowej,
• temperatura dymu i powietrza zewnętrznego (niekorzystne warunki – lato),
• aerodynamiczne powierzchnie czynne klap wyciągowych i otworów napowietrzających.

Parametry wynikowe – co projekt musi określić:

• wymagana sumaryczna aerodynamiczna powierzchnia czynna klap wyciągowych dla każdej strefy dymowej (w m²),
• wymagana sumaryczna powierzchnia otworów napowietrzających,
• rozmieszczenie klap wyciągowych w planie dachu – maksymalne odległości między klapami i od kurtyn dymowych,
• wysokość zawieszenia kurtyn dymowych ponad poziomem podłogi,
• czas wypełnienia się rezerwuaru dymowego i czas ewakuacji przy projektowanym natężeniu pożaru.

Obliczenia projektowe wykonywane są zgodnie z metodami analitycznymi podanymi w normie PN-EN 12101-2 lub w oparciu o uznane wytyczne projektowania (np. CNBOP, BRE). W złożonych układach geometrycznych obliczenia analityczne są uzupełniane lub zastępowane symulacją CFD.

Ograniczenia oddymiania grawitacyjnego – kiedy nie jest wystarczające?

Mimo licznych zalet – prostoty, niezawodności i niskich kosztów eksploatacji – oddymianie grawitacyjne ma istotne ograniczenia, które w określonych przypadkach czynią je rozwiązaniem niewystarczającym lub niemożliwym do zastosowania:

Garaże podziemne i przestrzenie bez wyjścia ku górze – w garażach wielopoziomowych zlokalizowanych poniżej terenu brak bezpośredniego połączenia z dachem wyklucza grawitację; dym musiałby być odprowadzany pionowymi kanałami przez kondygnacje naziemne, co jest technicznie bardzo trudne i stwarza ryzyko zadymienia kondygnacji pośrednich. W tych przypadkach jedynym rozwiązaniem jest wentylacja mechaniczna.

Przestrzenie o niskim stropie – w halach i korytarzach o wysokości poniżej 3 m warstwa dymu pod stropem szybko opada do strefy przebywania ludzi, zanim zdąży zostać odprowadzona przez klapy. System grawitacyjny może być niewystarczający i wymagać uzupełnienia mechanicznego.

Niekorzystne warunki atmosferyczne – przy wysokiej temperaturze zewnętrznej latem różnica gęstości między dymem a powietrzem zewnętrznym jest mniejsza, co osłabia efekt kominowy. Obliczenia projektowe muszą uwzględniać niekorzystne warunki letnie jako scenariusz wymiarowania.

Budynki wysokie i wysokościowe (powyżej 25 m) – w tych obiektach przepisy wymagają wentylacji nadciśnieniowej klatek schodowych lub mechanicznego oddymiania, ponieważ grawitacyjne odprowadzenie dymu przez wielokondygnacyjną przestrzeń nie zapewnia wystarczającej skuteczności i niezawodności.

Silne wiatry – przy niekorzystnym kierunku wiatru ciśnienie wiatru na otwarte klapy może ograniczać lub całkowicie blokować przepływ dymu przez otwory wyciągowe. Dlatego norma PN-EN 12101-2 wymaga certyfikowania klap pod kątem odporności na określone obciążenia wiatrem w stanie otwartym.

Dobór systemu oddymiania – grawitacyjnego, mechanicznego lub kombinowanego – jest zawsze decyzją projektową wymagającą analizy technicznej konkretnego obiektu. Certyfikowany osprzęt do instalacji grawitacyjnego oddymiania – klapy dymowe, kurtyny, centrale sterowania i przyciski oddymiania (RPO) – oferuje Hydronetka.pl, z pełną specyfikacją techniczną i dokumentacją normową niezbędną na etapie projektu i realizacji instalacji.

Najczęściej zadawane pytania

Na czym polega zasada działania oddymiania grawitacyjnego?

Oddymianie grawitacyjne wykorzystuje naturalne zjawisko unoszenia się gorących gazów ku górze. Dym i gorące produkty spalania gromadzą się pod stropem chronionej przestrzeni i są odprowadzane na zewnątrz przez klapy dymowe otwarte w połaci dachu lub górnej partii ścian. Przepływ odbywa się bez żadnych wentylatorów – napędza go różnica ciśnień wynikająca z różnicy gęstości gorącego dymu i zimnego powietrza zewnętrznego. Warunkiem skuteczności jest jednoczesne napowietrzanie kompensacyjne przez otwory w dolnych partiach ścian.

Czym jest aerodynamiczna powierzchnia czynna klapy dymowej?

Aerodynamiczna powierzchnia czynna (Av) to rzeczywista efektywna powierzchnia przepływu powietrza przez otwartą klapę dymową – wyrażona w m². Różni się od geometrycznej powierzchni otworu, ponieważ uwzględnia opory przepływu wywołane przez kratę ochronną, obramowanie i kąt otwarcia. To właśnie Av, a nie powierzchnia geometryczna, stosowana jest w obliczeniach wymaganej sumarycznej powierzchni wyciągowej strefy dymowej i stanowi parametr podany w certyfikacie klapy zgodnym z normą PN-EN 12101-2.

Czy oddymianie grawitacyjne wymaga zasilania elektrycznego?

Sam proces odprowadzenia dymu przez otwarte klapy odbywa się bez zasilania elektrycznego – napędza go grawitacja. Natomiast napędy otwierające klapy (siłowniki elektryczne lub elektropneumatyczne) oraz centrala oddymiania sterująca ich pracą wymagają zasilania. Dlatego centrale oddymiania muszą posiadać zasilanie awaryjne z akumulatorów zapewniające działanie przez co najmniej 72 godziny w trybie czuwania i 30 minut w trybie alarmowym – zgodnie z wymaganiami normy PN-EN 12101-9. Niektóre klapy wyposażone są również w termiczne wyzwalacze topikowe otwierające klapę bez zasilania przy przekroczeniu określonej temperatury.

Czym są kurtyny dymowe i do czego służą?

Kurtyny dymowe to pionowe przegrody podwieszane do konstrukcji stropowej lub dachowej, które dzielą chronioną przestrzeń na strefy dymowe i ograniczają poziomą migrację dymu pod stropem. Nie sięgają do podłogi – ich dolna krawędź wyznacza granicę między warstwą dymową a warstwą czystego powietrza. Kurtyny wymuszają koncentrację dymu nad miejscem pożaru, skąd jest on efektywnie odprowadzany przez klapy wyciągowe. Bez kurtyn dym rozchodziłby się swobodnie pod całą powierzchnią dachu, znacznie obniżając skuteczność systemu grawitacyjnego. Kurtyny muszą spełniać wymagania normy PN-EN 12101-1.

Kiedy oddymianie grawitacyjne nie jest wystarczające i wymagany jest system mechaniczny?

Oddymianie grawitacyjne jest niewystarczające lub niemożliwe do zastosowania w garażach podziemnych (brak bezpośredniego wyjścia dymu ku górze), w budynkach wysokich i wysokościowych powyżej 25 m (wymagana wentylacja nadciśnieniowa lub mechaniczna na klatkach schodowych), w przestrzeniach o niskim stropie poniżej 3 m oraz w tunelach i przestrzeniach poziomych o dużej długości. W tych przypadkach konieczne jest zastosowanie mechanicznego systemu wentylacji pożarowej z wentylatorami certyfikowanymi na odporność temperaturową zgodnie z normą PN-EN 12101-3.
